Projekt Hausalarmanlage - Baujahr 2018
Da es in der Weihnachtszeit nunmehr vier Einbrüche in unserer Wohnsiedlung gab, sah ich mich gezwungen, auch in Richtung Alarmanlage etwas zu tun. Natürlich nichts handelsübliches, was man dadurch leichter entschärfen kann, sondern etwas selbst Entwickeltes. Details folgen. Das Gehäuse habe ich schon bestellt. Ich denke da an einen Bewegungsmelder, Videokamera und AVR Controller. Das ganze wie immer gespickt mit Sprachausgabe zur Warnung der Eindringlinge. Wird bestimmt lustig...
Bestellt habe ich bisher:
ein Leergehäuse eine Videokamera einen Bewegungssensor
Die Galerie ist noch fast leer aber bald gibt's sicher den ersten Schaltplan und Bilder.
Folgende Ideen habe ich gesammelt:
1. Bei Bewegung fängt die Leuchte an zu blinken
2. nach einer Zeit x wird dann eine Voice-Warnung über einen großen Verstärker + Lautsprecher ausgegeben
3. Dämmerungsschalter schaltet verschiedene Nachtfunktionen zu (hier nicht beschrieben denn Überraschung für Einbrecher)
4. Lautstärke abhängig von Tageszeit und Auslösemenge (wenn viele Auslösungen hintereinander)
6. Videokamera wird per Getriebemotor geschwenkt
7. min. 5 Alarmeingangsgruppen aus dem Haus (z.B. Fensterüberwachung und Bewegungsmelder)
8. Ansteuerung rote LED in Kamera
9. Ansteuerung Laserpointer zur Abschreckung
10. Gehäuseöffnungsgegenmaßnahmen (Elektrisierapparat)
11. Blitzlicht Warnleuchte (Power LED mit 10W = extrem hell)
12. einige verborgene und geheime Features...
Nun bin ich schon etwas weiter. Ich habe den Schaltplan fertig und habe das Gehäuse schon mal am Haus montiert. Ich habe aber auch jetzt schon was hinein gebaut, auf dass ich hier aber nicht eingehen möchte, damit niemand weiß wie es bei Einbruch reagiert. Demnächst fange ich mit der Leiterplatte an und danach schreibe ich das Programm. Es hat sich bewährt das Programm immer erst nach der finalen Hardware zu schreiben, da sich beim Löten und live Bestücken immer wieder Änderungen an der IO - Belegung ergeben können.
Den Schaltplan findet Ihr hier und in der Galerie habe ich ein erstes Foto der Alarmanlage eingehangen.
Update 11.02.2018:
Es schleift leider mit dem Fortschritt, weil ich a) im Job recht eingespannt bin und b) das Material nicht komplett da ist. Es fehlt noch der 4-Kanal Funkschalter und das Gehäuse. Ich will nun doch ein Wasserdichtes ABS Gehäuse mit transparentem Deckel einsetzen. Wenn alles da ist fange ich die Platine an. Die drei Laser sind auch schon da und die werde ich als Drilling in der Videokamera anordnen. Das sieht dann aus wie bei Predators. Vielleicht nehme ich auch den Sound von dem Film, sozusagen als multiilangwich Warnzeichen.
Update 18.02.2018:

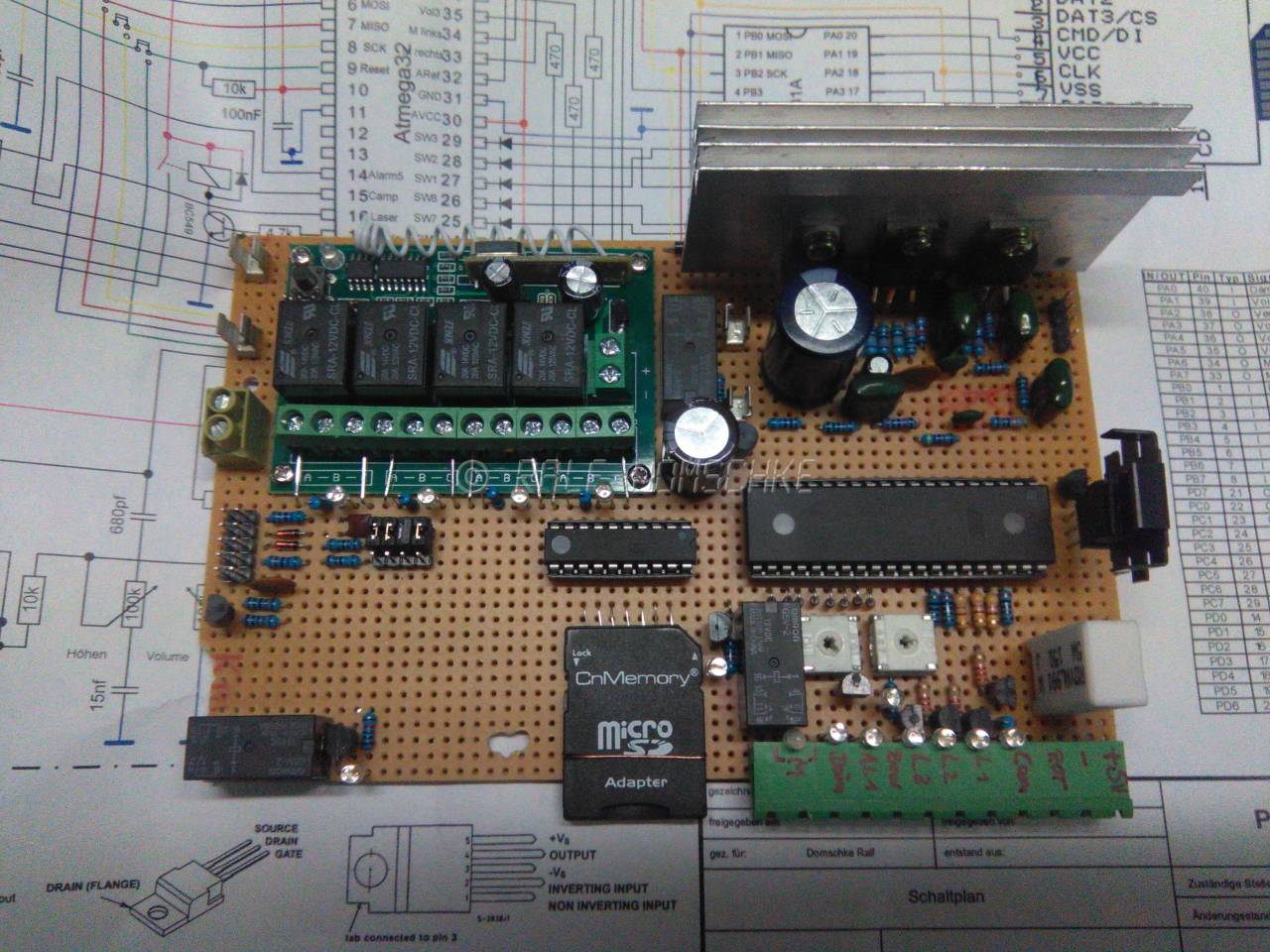

Bin wieder etwas weiter. Habe Platine angefangen. Nächste Woche denke ich ist sie fertig. Dann kommt das Programm dran. Ich muss nur noch den Schaltplan nachziehen. Habe doch einiges geändert. Ich will die drei Laser doch getrennt ansteuern. Schaut selbst auf die ersten Bilder.
Habe auch noch paar Sachen bestellt. Jede Menge kleine Einstellregeler 100k, 50k, 1M und 10k. Dann habe ich noch einen Printtrafo 400V/12V bestellt. Der soll den Hochspannungsteil abbilden, da die Zündspule zu groß ist. Zum Abschluss auch noch ein rotes 10W LED Powermodul, welches gleich mit 12V läuft.
Update 24.02.2018:
Ich hatte zwei Tage frei und das hat mich riesig weit gebracht. Platine ist fertig und auch schon getestet. Also ohne Prozessoren nur Hardwarecheck. Hat auch neben drei anderen kleinen Verdrahtungsfehlern nur einmal kurz gequalmt, weil ich bei einer Leuchtdiode den Vorwiderstand ungewollt überbrückt hatte. Was ich damit sagen will ist, dass man immer einen Hardwarecheck machen sollte, egal wie sicher man sich bei der Bestückung ist. Den neuen Schaltplan habe ich auch nochmal neu hochgeladen, denn er hat sich nochmal geändert. Habe nun an den MOSFETs einen 100k Widerstand vorgesehen, da diese nicht sauber abschalteten. Was erstaunlich gut ging, war der Brückenverstärker. Lief sofort ohne Schwingen oder andere Zicken. Das Hochspannungsteil ist absolut cool. Hatte Mühe die Funken auf der Platine abzustellen. Am Primarausgang sprangen die Funken trotz Isolation mit Heißkleber bis zum nächsten Minus über. Das lag daran, dass die Lötaugen sozusagen als Übersprunghilfe dienten. Habe um den Anschluss nun jeweils eine Reihe weggekratzt. Nun geht es. Wird sicher wehtun wenn man den Kasten unerlaubt aufschrauben will. Werde noch ein Hochspannungspfeil auf die Kiste kleben, um davor zu warnen. Wer es dann nicht glaubt...
Morgen werde ich noch die Gehäusemontage abschließen. Dazu werde ich aber mal auf die Leiter steigen und das Ding in das Sirenengehäuse halten, bevor ich noch was falsch bohre. Der Motor soll nämlich gleich in das innere Gehäuse und dazu brauche ich die Mitte des äußeren Gehäuses. Den Lautsprecher werde ich mit Fliegengage schützen. Mal sehen ob ich die noch finde. Hatte mir immer Reste aufgehoben.
Was nun noch fehlt ist das Programm. Das werde ich in den nächsten Tagen schreiben. Erst wenn alles läuft schraube ich das Teil in das Außengehäuse. Ich will diesmal auch ein langes serielles Kabel bis ins Haus rein verlegen, damit ich von drinnen das Programm aktualisieren kann, ohne auf ne Leiter zu müssen.
Update 10.03.2018:
Habe nun alles zusammen gebaut und musste feststellen, dass beide Controller die ich noch hatte defekt waren. Diese sind zwar nicht wirklich defekt, sondern nur durch falsches setzen der Fusebits unbrauchbar. Nun habe ich zwei neue bestellt und diese sind nun da.
Update 22.03.2018:
Nun bin ich soweit das die Kiste erste Lebenszeichen von sich gibt. Also Sound ist da und alle Ausgänge arbeiten. Das Programm ist auch schon weit. Nun kommt die Fleißarbeit. Audiofiles erstellen und Programm fertig schreiben. Derzeit läuft hauptsächlich der Systemcheck, der alle Ausgänge und Eingänge testet und deren Funktion über Audiofiles bestätigt. Neu habe ich auch vor, die Uhrzeit anzusagen. Damit das stabiler ist, werde ich noch einen Quarz einbauen. Habe 4Mhz Quarze da. Mal sehen ob das hilft. Also bald gibt es das Programm und Audio bzw. Video für diese Seite. Nur Geduld.
Update 25.03.2018:
Am Wochenende habe ich wieder vieles fertig bekommen. Ich habe nun einen Quarz mit 4Mhz angeschlossen, um die Zeitansage genauer zu bekommen. Siehe neuer Schaltplan. Mal sehen ob's dadurch genauer wird. Beim Umschreiben der Fusebits gab es keine Probleme! Dann habe ich das Programm extrem weiter bearbeiten. Mit allen Features die mir einfielen. Genauer beschreibe ich das aber nicht, sonst kann ja jeder Einbrecher sehen, was das Ding macht. Das Programm verstehen hoffentlich nur Profis. Dann habe ich noch 255 .wav Dateien anhand einer Excelliste und einer Sprachsynthese erzeugt. Das war ne Mords Arbeit. Nun muss ich noch einige Hardwareprobleme lösen. Das wären ein blödes Brummen des Verstärkers, die nicht funktionierende Lautstärke Einstellung mit den drei Bit's und das Stören des Motor-PWM im Verstärker. Das mache ich Ostern, denn davor habe ich zwei Tage frei. Bald gibt's ein erstes Video und vielleicht baue ich es Ostern schon ein.
Update 25.07.2018:
Nun bin ich im Urlaub und habe wieder etwas Zeit dieses Projekt hier auf Stand zu bringen. Habe der Alarmanlage in den letzten Monaten nun noch softwareseitig den letzten Schliff gegeben. Die Software hat nun den Stand V0.16 erreicht. Nun wird in der Nacht der Dreipunktlaser immer mit Geräuschen eines Predators gepaart. Klinkt echt gruselig und soll es auch. Am Tag wird beim ersten Mal Bewegunbg im Grundstück stattdessen nur die Uhrzeit angesagt. Seit Verwendung eine Quarzes auch erstaunlich genau.
Hier noch ein Video:
Projekt Meerschweinchengehege - Baujahr 2018
Hier mal wieder ein "drahtloses" Schnellprojekt. Meine Tochter bat mich Ihr einen Meerschweinchenkäfig aus Holz zu bauen. Ausdiesem Projekt ist dann eher ein Gehege geworden, denn es ist 1200x80x300mm groß.
Statt einer einfachen Holzkiste habe ich als Boden eine 15mm Siebdruckplatte (schon feuchtigkeitsresistent) bei Obi zu sägen lassen. Daran sind vier Schrankrollen montiert, damit der riesen Kasten mobil wird. So dann noch zwei Leimholzbretter 1200x300x18mm und zwei gehobelte Bretter 75x2000x18mm. Zu guter Letzt haben wir eine Plexiglasscheibe 1200x500x4mm gekauft. Schrauben hatte ich da.
Zuerst habe ich mit der Handkreissäge 4mm Nuten in die beiden Bretter gesägt, damit ich dort die Plexiglasscheiben einschieben kann. Dann alle Bretter auf Länge gesägt und mit dem Akkuschrauber, Bohrer und Senkkopfbohrer alles zusammen geschraubt.
Die Plexiglasscheibe habe ich mit einer Handfeinsäge halbiert. Das war eine Heiden Arbeit, aber ich hatte Angst dass diese rei0t wenn ich ne Maschine nehme. Dann noch Schutzfolie ab und nur noch einschieben. Wola fertig war der schicke Käfig. Die Kosten des Material lagen bei ca. 65€. Also wer das nachbauen will, geht ganz einfach. Habe ca. 5h gebraucht.
Update 20.05.2018:
Da es nun doch drei Meerschweinchen geworden sind, haben wir einen kleinen Anbau dazu gebaut. Ein Bild hier, der Rest in der Galerie. Gleiches Prinzip und wie einen Anhänger mit kleinen Rädern angeschraubt.
Vielleicht gibt es auch bald einen zweiten Stock :o) Ihr werdet es dann auf jeden Fall hier sehen...
Projekt Vergößerung Swimmingpool - Baujahr 2018
Pool voher Pool nachher
Wie voriges Jahr geplant, habe ich mit Hilfe meiner Familie nun den bestehendes Stahlwandpool von 3,6m x 90cm (siehe Bild links) auf 3,6m x 1,2m vergrößert oder besser gesagt "vertiefert" (siehe Bild rechts).
Also alles raus und graben. Problem ist nur, dass ich vor gut 10 Jahren nach 40cm Tiefe auf blauen Ton gestoßen bin und abbrechen musste.
Daher haben wir eine Spitzhacke gekauft und los ging es. Zur Tagesmotivation habe ich den Kreis geviertelt. So konnte man jeden Tag ein viertel beginnen und sah auch ein Ergebnis.
Es war aber eher ein "Abschälen" des Tones statt ein Graben.
Ich denke geschätzte 50-60 Schubkarren Ton haben wir bewegt. Danach ging es schnell. Kunstrasen als Nässeblocker rein und Styropor drauf und darauf Flies. Dann Wand stellen und neue Poolfolie rein. Ach etwas habe ich vergessen. Wir sind nun 60cm tief gekommen (60cm gucken oben raus) und damit der Rand nicht einbricht und die Poolplatten nicht einsinken habe ich Rasengitter aus Kunststoff hochkant als Ring eingesetzt. Das letzte Segment mit Wagenheber. Dier Elemente habe ich mit Edelstahlschrauben (Karosserieschrauben) zusätzlich fixiert.
Hier mal im Zeitstrahl dargestellt, wie wir gegraben haben. Meine Kinder und Frau haben mich dabei stark unterstützt. Den Tonabraum habe ich gleich für die neue Terrasse genutzt. Den Rest habe ich entsorgt.
Nun ist der Pool wieder in voller Pracht. Man sieht eigentlich keinen Unterschied, da die Vertieferung eben nach unten geht.
Habe auch einen neuen Sandfilter und eine stärkere Pumpe (350W) eingesetzt. Der alte Sandfilter ist durch Frost leider geplatzt, weil ich ihn erstmalig draußen überwintern lassen habe und nur das Wasser abgelassen hatte. Der Sand war aber sicher noch nass und hat den Filter gesprengt. Diesmal werde ich daher die Ringschelle entfernen und den Filterkopf mit reinnehmen.
So genug Text für ein nicht elektronisches Projekt, aber ich dachte so kann ich vielleicht anderen meine Erfahrungen und Ideen rüber bringen, falls sie auch so etwas planen.
Hier noch eine Galerie von der Schinderei
Projekt Vergrößerung Gartenterrasse - Baujahr 2018
Auch wenn dieses Projekt nicht zu den elektrischen Projekten gehört, möchte ich es dennoch hier aufnehmen. Immerhin stellt es den Stellplatz für meine Musikbox zur Verfügung und wenn die Sichtschutzwände erst mal stehen, entsteht auch entsprechend Platz für jede Menge LED Beleuchtungen.
So sah sie mal aus die alte Terasse:
Die Terrasse hat nun neu eine Fläche von 3 m x 6,5 m statt der alten 2,4 m x 3,5 m.
Ich habe dazu 120 Platten a 40 x 40 cm, 20 x Rasenboard, 28 Sack Estrich, 2,5 Tonnen Splitt und 2 Sack Fugensand benötigt. Dazu jede Menge Kraft und eine 80 kg Rüttelplatte.
Am wichtigsten waren aber die genialen 2mm Fugenkreuze, die das Werk absolut professionell aussehen lassen. Diese Sorgten für exakte Fugen und auch gleichmäßige Kantenübergänge. In der Fotogalerie sieht man die Dinger.
Ich will ja nicht jammern, aber bei fast 5 € je Platte und dem Rest kamen sicher fast 900 € zusammen. Hätte ich nicht gedacht.
Kurz und knapp hier der Werdegang. Koniferen raus, alte Platten raus, neue Flächen ausgraben, Fundament für neue Rasenboards setzen, Rasenboards in Beton setzen, Frostschutz auffüllen bzw. aus alten Rasenboards herstellen, mit Ramme verdichten, Splitt drauf + nochmal
verdichten, mit langer Latte Splitt abziehen und Platten verlegen.
Schön wär's, denn durch den Abraumberg in der Mitte, hatte ich mit in der Mitte um 2 cm geirrt bzw. nicht beachtet dass die angrenzende Hauswand einen Bogen hatte. Die erste Reihe ging noch rein aber schon bei der zweiten hatte ich ein Gewölbe siehe Foto rechts. Fazit ich durfte in jeder Reihe eine Platte um 1-2cm mit dem Winkelschleifer und Diamantblatt kürzen. Das war ne Sauerei und laut dazu.
Hier das Ergebnis samt neuem Schirm und 60kg Granitständer:
Beiläufig sei noch erwähnt, dass ich gleich hinter dem Haus mit den alten Steinen eine zweite Terasse und eine Holzschuppenumrandung gebaut habe. Ebenso habe ich mein altes Durchwurferdsieb mit neuem Holz versehen. Zu guter Letzt haben wir noch eine Seitenmarkise an das Haus montiert, welches unseren Hund davon abhallten sollte, vorn am Zaun zu bellen. Leider hielt das nur kurz an, da er entdeckte, dass man darunter durchschlüpfen kann wie beim "Limbo"
Nun sieht es wieder schick aus und ich habe es echt gebracht, weil ich bei der Gelegenheit auch gleich Rasen neu eingesät habe. All das sieht man auch in der Galerie.
Eine kleine Fete mit Einsatz der Musikbox haben wir auch schon gefeiert.
Was nun noch fehlt sind die 1,5 m hohen Sichtschutzwände mit Rank-Gitter aus weißem Fensterkunststoff. Die sind bestellt, aber es dauert leider sehr lange. Wenn die erst mal stehen, habe ich wieder Platz für elektrische Ideen. Nämlich eine RGB Stripe Beleuchtung mit Regenbogeneffekt. Also jede LED wird per Bus separat angesteuert.
Projekt Umbau Poolthermometer - Baujahr 2018
Schon lange juckte es mir in den Fingern das bereits mit RGB LED (Typ5050) bestückte LED Poolthermometer auch in RGB Farben erstrahlen zu lassen. Dazu kam, dass die Helligkeitsteuerung sehr temperaturabhängig war, weil sie eben rein analog aufgebaut war. So kam es, dass im Sommer die Helligkeit auch nachts recht hell war, weil das Thermometer sonst schon in kühlen Nächten ganz ausging.
Was habe ich getan? Da es leider von diesem Projekt keinen Schaltplan gab, hatte ich damals weggelassen, weil es ursprünglich nur aus einem Fertigbausatz LED Thermometer und ner Hand voll Optokopplern für die damals blauen LED Bänder bestand.
Nun seit dem Umbau auf RGB LEDs mit 3 MOSFETS und diversen Transistoren, da die Optokoppler zu schwach für die 6 RGB LEDs je Segment waren, würde sich ein Komplettschaltplan doch lohnen. Leider habe ich dazu aber noch keine Lust gehabt. Vielleicht mache ich es aber nachträglich noch.
Für das Upgrade RGB Licht habe ich aber einen Schaltplan erstellt. Ich hatte im LED Gehäuse auch kaum noch Platz und habe deshalb eine relativ kleine Leiterplatte zusammen gelötet, die das Steuern der Farben und den Dämmerungsschalter mit einem kleinen Prozessor ATtiny 861A möglich macht. Nun steuert das Thermometer von grün = Lufttemperatur nach blau = Wassertemperatur
und dann von blau nach rot = Solarwassertemperatur in Mischfarben grünblau, violett und gelb um. Dazu steuert es sich selber dunkler, wenn es Nacht wird.
Neu habe ich auch die Downloadschaltung für serielle Schnittstelle von PonyProg2000 auf eine separate kleine Platte gebracht, damit die Hauptplatine recht klein bleibt. Das werde ich jetzt immer so machen denke ich.
Die Details seht ihr im Programm Version V0.18. Es war nicht einfach und ich musste wieder mit Interrupts arbeiten und je nach Dimmung auch die Geschwindigkeit der Farbübergänge anpassen. Da dadurch der ATtiny an seine Grenzen kam, habe ich Ihn einfach übertaktet. Das ging ganz leicht über ein Register was ich zuvor nicht kannte und was eigentlich für die Temperaturkompensation des internen Oszillators gedacht ist. Stellt man die Variable Osccal auf 255, dann kommt man je nach Temperatur hoch auf bis zu 15 MHz. Dadurch konnte ich das PWM Taktverhältnis von 1:255 auf 1:1000 hochschrauben (ohne Flimmereffekte) und hatte feinere Dimmschritte und konnte vor allem auch dunkler dimmen. Siehe hier ein Auszug aus dem Programm.
Hier noch die Links zu den älteren Galerien aus 2010 und 2015
Projekt Laufschrift am Briefkasten - Baujahr 2018
Ja hier im Urlaub lässt es sich Pläne schmieden. Schon lange hatte ich am Briefkasten ein interaktives Namensschild geplant, weil das alte Namensschild durch die Sonne unleserlich geworden war. Daher habe ich nach einen LED Matrix Display ähnlich die an den Bussen und Bahn en gesucht. Nur eben kleiner. Wie es der Zufall so wollte, brauche ich diesmal nicht viel löten, sondern kann einfach auf eine fertige Lösung mit verschiedenen Textspeichern zurückgreifen. Diese ist auch noch recht günstig und es gab die Qual der Wahl, welche Farbe ich nehmen soll. Ich konnte mich zwischen rot, orange, grün, blau, pink und weiß entscheiden. Zu meiner Überraschung war weiß die kostenintensivste Farbe und ich entschied mich daher für blau, weil mein LED Klingelschild auch schon blau leuchtet. Ich hatte erwartet, dass weiß am günstigsten ist. Mal sehen ich werde sicher noch mehr solche Anzeigen kaufen und im Grundstück platzieren.
Wie ich das mit der Stromversorgung anstelle weiß ich noch nicht genau. Auf jeden Fall hat das Ding einen 200mA/h Akku und den könnte ich ja nachts mit meiner Stromversorgung der RGB Leuchte im Briefkasten versorgen. Weiß nur nicht, ob das der kleine Trafo schafft.
Auch werde ich versuchen das Milchglas der Briefkastenscheibe partiell frei zu kratzen um dort hinter Glas das Schild zu montieren.
Heute ist es angekommen. Hier ein erstes Video! Sieht cool aus auch hinter dem Milchglas. Muss es also nichts abkratzen. Der Einbau war recht einfach, da das Schild zwei Magneten zur Befestigung an der Kleidung hatte, konnte ich es mit diesen beiden an einem Blechwinkel befestigen. Ein weißes dünnes USB Kabel habe ich einfach an der 5V RGB Ambiente-Beleuchtung des Briefkasten angelötet. Nun wird Nachts die Batterie geladen und am Tag verbraucht. Kleiner Nachteil ist, dass damit Nachts nur eine Ladeanzeige mit einer Kaffeetasse zu sehen ist.
Leider ist die Farbe Blau nicht gut zu filmen. Die Übersteuerungen gibt es in Wirklichkeit nicht. Da ist die Schrift klar zu lesen.
Update 08.08.2018:
Mit der Ladeschaltung das hat so seine Tücken. Leider reichte die Spannung der bestehenden RGB LED Einheit nicht zum Laden. Daher habe ich sie durch Verwendung eines anderen Schalttransistors mit einem kleinerem Basiswiderstand von 470Ohm statt 1K auf nun 5,1VDC erhöhen können. Nun lädt es Nachts super siehe Bild. Leider reicht nun die Spannung (vorher ca. 10V) des Trafos nicht mehr für die Versorgung des Lichttasters (Lichtschranke). Deren Relais will nicht mehr schalten. Das führt dazu, dass Nachts beim Durchgehen kein Gartenlicht mehr angeschaltet wird und auch kein "Einbrecheransagetext" abgespielt wird. Ich dachte, dass es reicht, das RGB Modul mit 3 Dioden von 5,1V auf 3V zu bringen und damit dessen Strombedarf ausreichend zu senken. Leider reicht auch das nicht aus. Ein neuer Trafo wäre fällig, aber dafür ist kein Platz mehr auf der Platine. Ich habe nun noch eine Idee. Ich könnte auch die Spannung des USB Kabel mit einer der drei Diode von 5,1V auf 4,4V reduzieren. Mal sehen ob das heute Nacht auch geht und auch noch ausreichend geladen wird.
Update 10.08.2018:
Das mit dem Umlöten hat leider nicht geklappt. Habe es wieder Rückgängig gemacht und auch eine der drei Dioden für das RGB Ambiente-Licht (farbwechselnde Briefkastenbeleuchtung bei Nacht) weggelassen, um es wieder heller zu machen. Dabei ist mir scheinbar eine der beiden RGB-LEDs abgerissen. Dieser Zufall hat das Problem gelöst. Nun geht es, weil die 3x20mA weniger genau den fehlenden Strom gebracht haben. Da sieht man wieder mal, man muss nur Glück haben.
Update 13.08.2018:
Am Wochenende konnte ich es wieder einmal nicht lassen und habe ein größeres Hardwareupdate in die Torsteuerung eingebaut. Der Plan war, das Stromdefizit durch ein 5V Schaltnetzteil aus einem alten Handyladegerät aus der Welt zu schaffen und für die Ladung der Laufschrift einen separaten Ausgangspot zu nutzen. Als ich alles eingelötet hatte, ging gar nichts mehr. Das Tor spielte völlig verrückt und öffnete von Zeit zu Zeit ganz alleine. Daher habe ich es heute wieder ausgebaut. Ursache für das Chaos war das Thema EMV. Das Schaltnetzteil sendet zu viele Oberwellen, die im Nahfeld in die Analogports der Eingaben der Sprachsteuerung einstreuten und ungewollt zum Öffnen der Tores oder zu Einschalten des Gartenlichtes führten. Zudem störten diese blöden Oberwellen den Funk dermaßen, dass die Fernbedienung wirkungslos wurde. Also für alle die etwas mit Funkfernbedienungen bauen, Hände weg von Schaltnetzteilen! Nun habe ich das Problem ganz einfach gelöst, in dem ich die Ladung nachts im 2,5s-Rhytmus tackte. Dadurch hat die Lichtschranke Zeitfenster ohne Unterspannung. Das Ganze sieht auch nachts recht cool aus, weil die Laufschrift zu sehen ist und nur alle 2,5s kurz geladen = Kaffeetasse wird und danach die Laufschrift an der Stelle weiter macht, an der sie vom Laden unterbrochen wurde. Bilder + Programm folgen noch.
Galerie zur Laufschrift am Briefkasten
Projekt Terrassen-Sichtschutz mit RGB LED Stripe Beleuchtung - Baujahr 2018
Auch dieses Projekt ist nun bestens vor gedacht. Wenn wir endlich die Sichtschutzwände für die Terrasse bekommen, werde ich daran eine Regenbogenbeleuchtung anbauen. Diese besteht aus einem speziellen RGB Stripe mit einzeln steuerbaren RGB Dots. Mit einem Atmel 32 oder ATtiny 861 werde ich dann verschiedene Ambiente-Beleuchtungen gestalten. Zum Glück hat Bascom hier wieder eine fertige Libary.
Also der Controller wird in ein Außengehäuse mit Netzteil gesetzt und dann werde ich eine Taste zum Aufruf der Modis nutzen. Vorrausichtlich auch über Funk bedienbar. Das ganze soll dann ungefähr so aussehen.
So nun genug der Vorgeschichte zurück zur realen Welt und am Ende könnt Ihr vergleichen wie die echten Bilder aussehen.
Wir haben einen Anbieter gefunden, der bei coolem Preis auch alle Elemente auf Maß anfertigt. Das gab uns mehr Möglichkeiten und wir haben zuerst mal ein Projekt in MS Visio aufgezeichnet. Nach langem hin und her sa es dann so aus und kostete ca. 1200 € ohne Einschlaghülsen. Wir haben zu Gunsten der Rankgitter auf Schräge Teile verzichten und die Wand durch ein "Hoch-tief-Design" etwas aufgelockert. Auch die Höhe ist nur maximal 155cm. Das haben wir mit einem Brett getestet und ich kann nur jedem raten dies zu tun. Die geplanten 180cm hätten uns sozusagen erschlagen...
Die Einschlaghülsen musste ich auch bestellen, da es nirgendwo in den Baumärkten 101x101x700'derter Hülsen zu kaufen gab. Die Pfosten waren nämlich 10x10cm dick was aber sehr solide aussieht. Als alles da war, kaufte ich mir auch endlich einen 5 kg Vorschlaghammer und zwei 1m Gewindestangen M10 in V2A, die ich dann in 125mm Stücke zersägte, damit ich sie als lange Schraube mit V2A Hutmittern und 3D scheiben nutzen konnte. Als Rasenkante kauften wir vorsorglich weiße Halbrunde 16cm breite Rasensteine die ich später noch mit 4 Sack Estrich und aufwendiger "Diamantblattschnitttechnik" unter dem Zaun um die Pfosten herum verlegt habe. Ihr seht - Planung ist alles...
Und schon ging es los - erste Hülse rein und Pfosten stellen und verschrauben. Dann messen und die nächste Hülse einschlagen. An dieser Stelle mal ein paar Hinweise für Einschlaghülsengeplagte wie ich. Kauft Euch niemals so eine Einschlaghilfe. Das ist der größte M... den ich je gekauft habe. Das ding zersprang wie Glas - und das bereits nach der Ersten Hülse! Ich habe dann wieder einen Holzpfosten von der Einwegpalette genommen, der zum Glück an beiden Enden einen Ast im Holz hatte und das Ding zementhart machte. Ein zweiter genialer Trick ist ganz einfach ein kleines Loch zu graben und das mit Wasser zufüllen. Dann Hülse ansetzen und 5cm einschlagen dann nochmal Wasser rein und eine Zigarettenlänge warten. Dann geht das Ding wie Butter in den Boden. Natürlich nach jedem Schlag Wasserwaage nehmen und Ausrichten bzw. gerade drehen. Das Drehen habe ich mir mit einer Schraubzwinge erleichtert.
Dann die Segmente rein uns. usw. Dauerte 1,5 Tage, aber das Ergebnis kann sich sehen lassen.
Nur mit den Schrauben das war so ne Sache. Die Originalen für die Sichtschrauben waren nicht schick und ich nahm Edelstahlsenkschrauben mit Kreuzschlitz und Abdeckkappe. Später kaufte ich aber nochmal neu Torx A2 Edelstahlschrauben und weiße Abdeckkappen. Damit schraubte ich alles nochmal neu, denn die Kreuzschlitzabdeckkappen, die ich zuerst gekauft hatte, fielen immer wieder ab ... Lehrgeld!
Nun noch die Sache mit den LEDs. Eigentlich wollte ich ja einen Arduino 5m LED Stripe 5V kaufen und selber einen Controller löten und Programmieren. Bei der Suche nach einer geeigneten Fernbedienung stieß ich aber auf einen fertigen Controller mit WLAN Fernbedienung und 300 programmierten Lichtmodi! Das Ding war super klein zudem spottbillig (8,80€) und ich kaufte es einfach. Dazu fand ich auch noch einen günstigen LED Stripe mit RGB LEDs der 5050ziger Reihe mit integriertem Chip (36€) - genial.
Durch den integrierten Chip gab es sogar Stripes mit 60LEDs je Meter und das sogar in Weiß mit Silikonkomplettumhüllung. Um den Stripe fest zu bekommen und ihn vor dem Umwelteinflüssen zu schützen, kaufte ich U-Profile aus Aluminium (2x15x15x2000) bei einem Ebay Händler der die Dinger sogar mit weißer Pulverbeschichtung anbot. Die Profile setzte ich dann zwischen den Pfosten ein und zwerschnitt auch den LED Stripe. Zwischen die Stripestücke verlötete ich weißes Kabel mit drei Adern und Schützte die Endstellen mit weißem Schrumpfschlauch. Beim Löten ist mir dann ein Missgeschick passiert. Ich habe den Stripe verkehrt herum eingebaut. Was ich nicht wusste war dass der Strip für das Buss-Signal einen Ein- und Ausgangsseite hat. Das zeigten kleine Pfeile. Vor dem Eindrücken des Stripe in das Profil testete ich alles zum Glück. Als es nicht ging sah ich meinen Fehler und musste alle Stripe ablöten und drehen. Das kostete 2 LEDs das Leben und nun sind es nur noch 298LED. Egal den Controller stört das nicht, denn es gibt zum Glück keine Festen Adressen bei den LEDs sondern die werden neu der Reihe nach vergeben.
Da der Stripe mit Silikonhülle 11,6m breit war und die U-Profile innen 11mm hatten, konnte ich den Stripe einfach vorsichtig mit einer Holzleiste in die Profile drücken ohne weitere Sicherungsmaßnahmen ergreifen zu müssen. Zum Schluss kaufte ich noch ein Netzteil mit 5V/10A denn wenn alle 300 LEDs an sind hatte der Stripe 90W.
Nun läuft das RGB Licht besser als in meiner Planung, denn ich selbst hätte sicher keine 300 Modi programmieren können und die Fernbedienung hat neben Helligkeit und anderen Features auch eine Playlist in der man sich seine Lieblingsmodi ablegen kann.
Seht selbst in der Galerie und den beiden Videos. Nachbau ganz einfach möglich.
Projekt Update Alarmanlage Videokamera - Baujahr 2018
Ich hatte doch diese Jahr ein Projekt beendet welches eine Alarmanlage entstehen lies. Nun nach einem Sommer gefällt mir die Laserkamera nicht mehr, da sie nur im direkten Nahbereich die drei Predatorlaser präsentiert. Daher habe ich eine neue Kamera und neue 5mW Laserpointer bestellt. Diese Kamera hat den Vorteil, dass sie einstellbar ist und sogar Infrarot-LEDs hat.
Drei von den IR-LEDs werde ich durch die Laserpoiter ersetzen. Diesmal werde ich auch das weiße Gehäuse lackieren, denn das alte ist schon nach einem Jahr gelb geworden.
Update 17.10.2018: Heute ist alles eingetroffen. Nur leider habe ich bei den Lasermodulen übersehen, dass es nur eine statt 4 ist. Blöde Bilder in der Anzeige... Das Gehäuse habe ich heute schon weiß lackiert. Muss nun trocknen. Die Lasermodule habe ich gleich nachbestellt und ich werde dafür ne Leiterplatte basteln, auf der ich die Lasermodule mit massivem Draht anlöte, um sie anschließen exakt auf die Dreierformation analog Predatorwaffe justieren zu können. Da spielt jedes Grad eine Rolle. Bei der ersten Kamera hatte ich eine hochkomplizierte Justiervorichtung mit Madenschrauben gebaut. Das erspare ich mir jetzt. Das coole ist, dass die Scheibe in der Kamera schon eine Glasscheibe ist, wie ich es eigentlich erst bauen wollte (wegen UV Trübung und Umwelt). Nun warte ich halt nochmal auf die Lasermodule aus Deutschland. Aus China die waren nicht sauber rund im Lichtpunkt. Da die neue Kamera auch etwas kleiner ist, denke ich, wird der Servo bedingt durch die geringere Flächenreibung auch mit weniger PWM das Bewegen schaffen und damit langsamer sein.

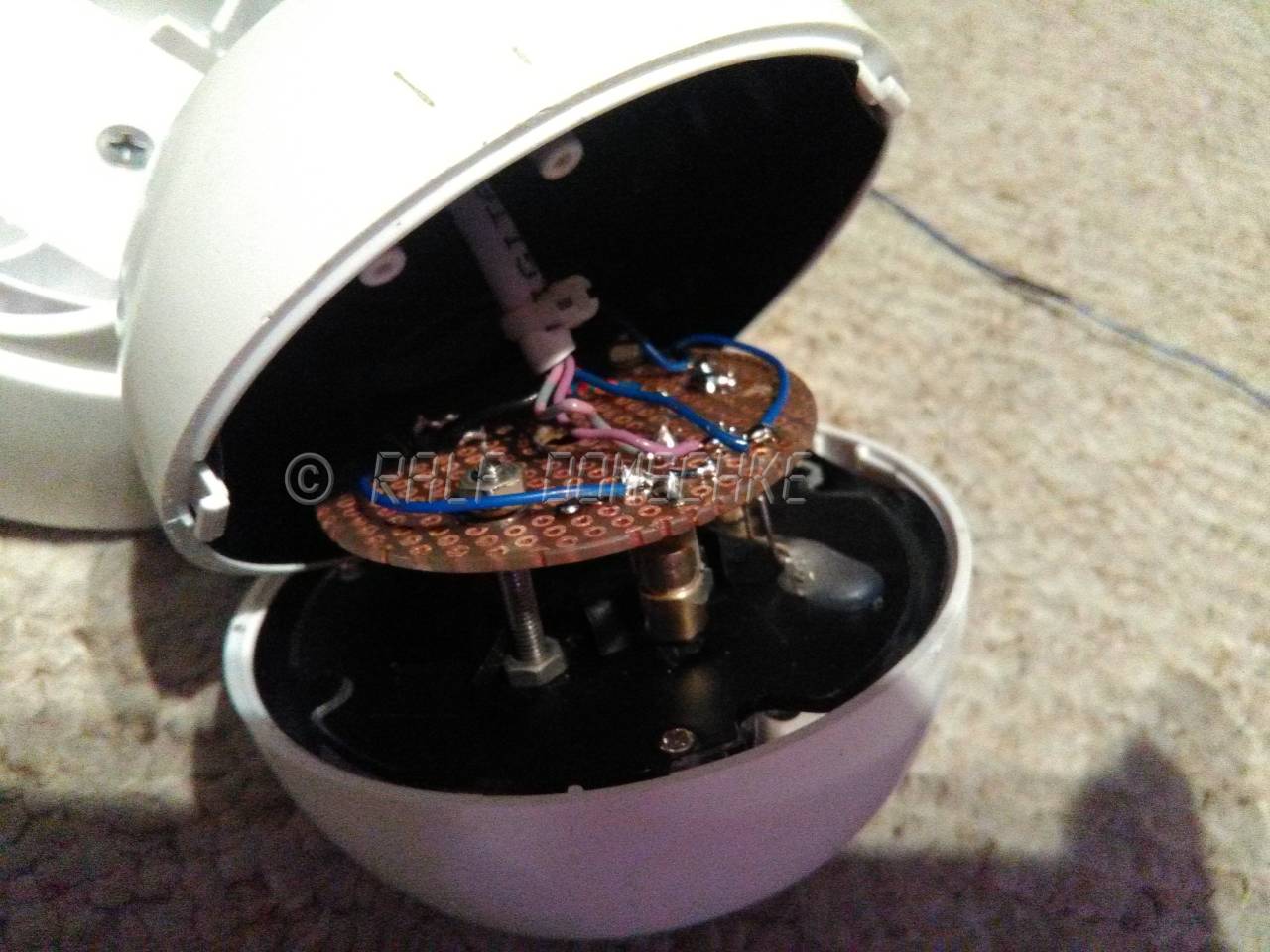

Update 19.10.2018: Heute habe ich angefangen und alles zusammengebaut. Habe eine runde Leiterplatte ausgesägt und mit zwei Schrauben M3 am Grundmodul befestigt. Als alles fertig war habe ich die Lasermodule ausgerichtet und es sah anfangs sehr gut aus. Vor allem die neue Befestigungsmethode mit massivem Draht klappt perfekt. Ich hatte ein sauberes Laserdreieck. Aber dann. Mir fiel, wie bereits bei der letzten Montage auf, dass die Lasermodule immer dunkler wurden. Damals dachte ich, ich hätte sie mit den Madenschrauben deformiert. Als ich aber die eine Reservelaserdiode anschloss (hatte eine mehr gekauft), sah ich den extremen Unterschied. Schnell Strom verglichen und es war bei allen Lasern der gleiche Strom von 25 mA. Dann habe ich mal die Spannung auch 3,3 V gesenkt und festgestellt, dass die neue ungenutzte Diode volle Helligkeit hatte und die anderen nun kaum noch zu sehen waren. Das bedeutet, dass diese Lasermodule nur für 3V ausgelegt sein müssen, obwohl 3-5V angegeben war. Nun habe ich hängenden Kopfes nochmal 10 Stück für 8€ gekauft und werde jeder einen 100 Ohm Widerstand extra gönnen. Die neue LED hatte ich dann mal länger an 3,3 V gelassen und sie blieb hell. So ein Mist! Nun heißt es wieder warten bis Dienstag. Naja wieder was dazu gelernt.
Also wenn jemand solche Lasermodule bestellt. Nicht mit 5 V vertreiben!!!! Der Strom von 25mA ist echt zu viel. Ich denke dass beim Betrieb an einem Controller dieser zwar mit 5V läuft seine Ausgänge aber den Strom begrenzen. Das wird wohl der Grund für die % V Angabe sein.
Update 24.11.2018: Son nun bin ich fertig. Alles läuft perfekt. Das neue Programm ist in Bascom auch weiter gewachsen. Seht selber die neuen Bilder und das Video.
Projekt zusätzliche Weihnachtsbeleuchtungen - Baujahr 2018
Wie jedes Jahr habe ich wieder neue LED Lichter geplant und umgesetzt. Neben dem Beamer, den ich dieses Jahr umbauen musste, weil die neue Terasse größer ist und damit der Abstand Hauswand-Beamer größer geworden ist, habe ich auch neue LED Röhren mit Regentropfeneffekt installiert. Seht selbst...
Hier auch noch eine kleine Galerie...
Projekt Trittleisten und Ambientefußraumbeleuchtung Mazda3 - Baujahr 2018
Wir haben nun den Mazda 3 meiner Frau mit Trittleistenlichtern und Ambiente Fußraumbeleuchtung ausgerüstet. Da aber beim Anschließen bei vielen die Steuerbox des Innenraums durchgebrannt ist (nicht Kurzschlussfest) und die stattliche 500€ pro "Schuss" kostet, haben wir es durch die Mazda Werkstatt machen lassen. Trotzdem will ich die Bilder für Nachahmer hier hinterlassen.
vorher nachher
Ebenso habe ich auch Tagfahrlicht nachgerüstet, das aber selber. Das war nicht so einfach, da man in der Stoßstande den ganzen Einsatz der Nebelleuchten ausbauen und ersetzen musste. Hab mir bald die Finger gebrochen, weil der ganze Einsatz getauscht wird und dabei die Nebelscheinwerfer auf das neue Grill umgebaut werden mussten. Sieht aber echt cool aus anders als meine Finger. Angeschlossen mit Stromdiebsicherungen im Sicherungskasten im Motorraum.
Inspiriert davon habe ich mir an meinem alten 626 er auch Tagfahrlicht angebaut. Genutzt habe ich die offenen Luftschlitze in der Stoßstange.
Da dieses aber echt schwach leuchtete (wie ein Standlicht), habe ich die LED Platine etwas aufgebohrt bzw. neu gelötet. Mehr will ich hier darüber aber nicht erzählen...
Ende des Zeitstrahles 2018
